ФОРМОВКА ПО КОНТРОЛЬНЫМ СЕЧЕНИЯМ

- формовка единичных, особо сложных изделий с помощью шаблонов, профиль которых соответствует выбранным сечениям модели, называемым контрольными (рис. Ф-11). Порядок формовки такой же, как при формовке по вращающимся шаблонам и при формовке по скелетной модели.

отливка спирального кожуха" WIDTH=204 HEIGHT=201 BORDER=0>рамка с моделями" WIDTH=201 HEIGHT=184 BORDER=0>

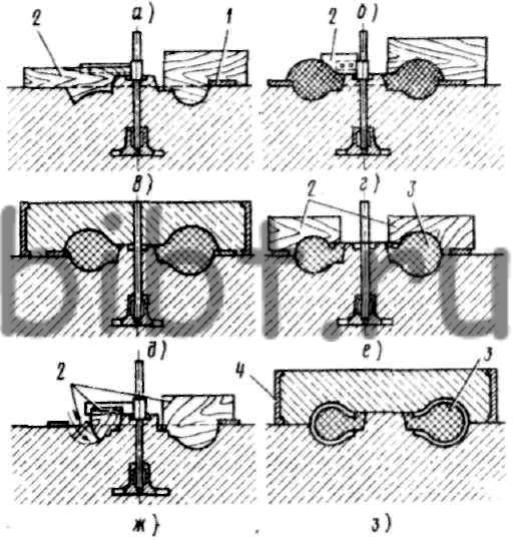

Рис. Ф-11. Схема формовки по контрольным сечениям:

а - отливка спирального кожуха; б - деревянная рамка с моделями; в - формовка песчаного стержневого ящика; г - изготовление песчаной модели; д - формовка верхней полуформы; е - оформление стержня; ж - оформление нижней полуформы; з - формы в сборе; 1 - деревянная рама с вырезом, соответствующим внешнему контуру кожуха; 2 - шаблоны; 3 - стержень; 4 - опока
